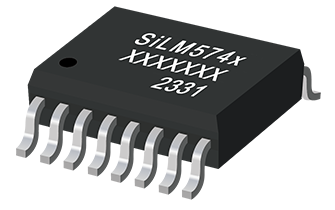

SiLM574x系列

高速四通道数字隔离器

样片申请

SiLM574x Datasheet. SiLM574x-AQ Datasheet

产品概述

产品特性

安规认证

典型应用图

产品概述

SiLM574x系列是高速四通道数字隔离器，具有符合UL1577的5.0kVRMS（SOP16W）隔离耐压。SiLM574x器件可提供高电磁抗扰度和低辐射，同时具备低功耗特性。

SiLM5740具有相同方向的四个通道，而SiLM5741具有相同方向的三个通道，相反方向的一个通道，SiLM5742器件具有相同方向的两个通道，相反方向的两个通道。如果在输入电源或信号丢失的情况下，不带后缀F的器件默认输出高，带后缀F的器件默认输出低。

产品特性

信号传输速率：100Mbps

传输延迟：12ns (典型值)

CMTI： ±100kV/us (最小值)

低功耗, 1Mbps时每通道的电流典型值为1.5mA

宽电源电压范围：2.25V to 5.5V

2.25V 至 5.5V 电平转换

默认输出高 (SLMi574x) 和默认输出低(SLMi574xF) 选型

工作结温范围, TJ: –40°C ~ +150°C

符合车规认证AEC-Q100

优异的电磁兼容性（EMC）
- 系统级的ESD, EFT和浪涌抗扰性
-低辐射

安规认证

SOP16W: 符合UL 1577 1分钟的5kVRMS

符合 GB4943.1-2022 的 CQC 认证

符合DIN V VDE 0884-11(计划中)

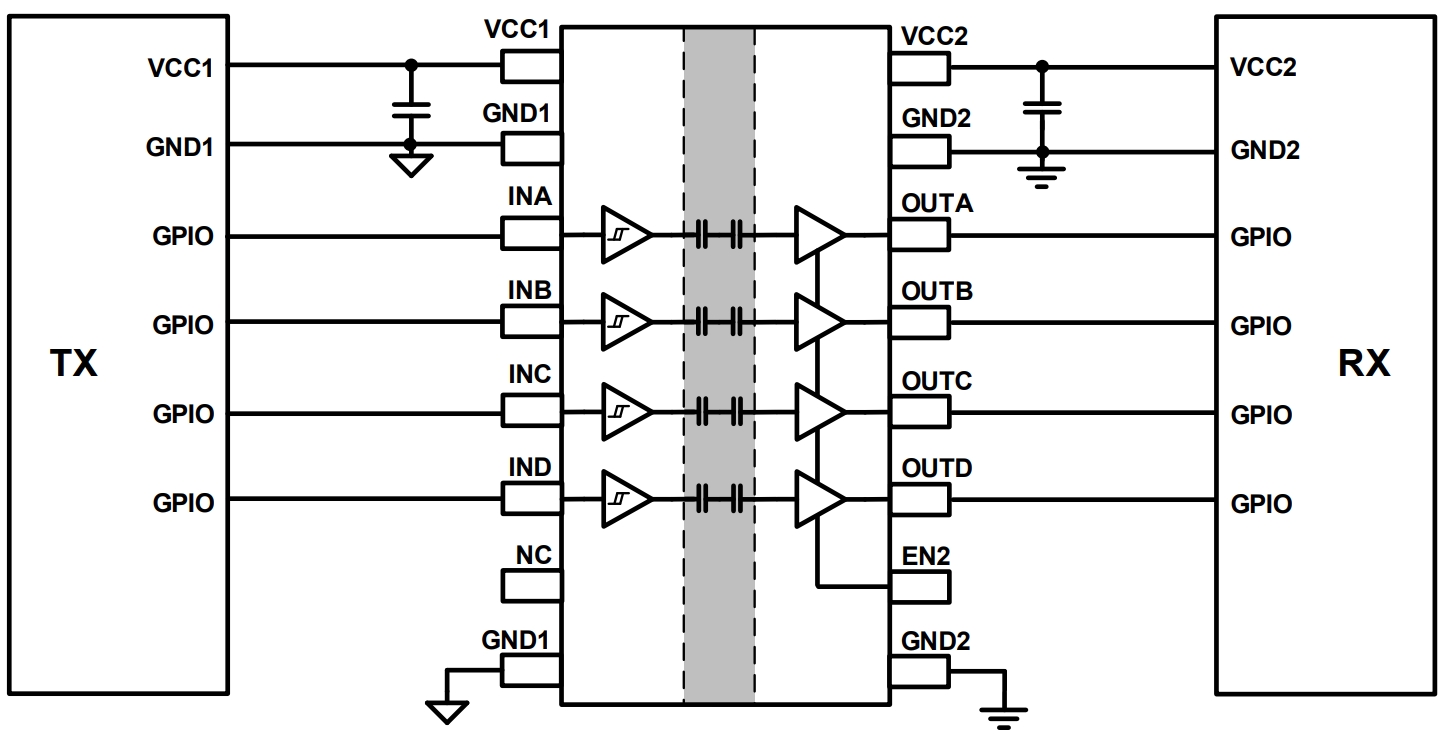

典型应用图

产品参数表

展开过滤器

Part Number	Forward/reverse channels	Data rate (Max) (Mbps)	VCCx (V)	Prop. Delay (ns)	Current/channel Typ (mA)	Default output	CMTI (kV/μs) Min	Operating Temp（℃)	VISO(Vrms)	Package Group	Packing/QTY
SiLM5740CG-DG	4 forward / 0 reverse	100	2.25~5.5	12	1.5	High	100	-40 ~ 125	5000	SOP16W	Reel/1500
SiLM5740FCG-DG	4 forward / 0 reverse	100	2.25~5.5	12	1.5	Low	100	-40 ~ 125	5000	SOP16W	Reel/1500
SiLM5741CG-DG	3 forward /1 reverse	100	2.25~5.5	12	1.5	High	100	-40 ~ 125	5000	SOP16W	Reel/1500
SiLM5741FCG-DG	3 forward /1 reverse	100	2.25~5.5	12	1.5	Low	100	-40 ~ 125	5000	SOP16W	Reel/1500
SiLM5742CG-DG	2 forward /2 reverse	100	2.25~5.5	12	1.5	High	100	-40 ~ 125	5000	SOP16W	Reel/1500
SiLM5742FCG-DG	2 forward /2 reverse	100	2.25~5.5	12	1.5	Low	100	-40 ~ 125	5000	SOP16W	Reel/1500
SiLM5740CG-AQ	4 forward / 0 reverse	100	2.25~5.5	12	1.5	High	100	-40 ~ 125	5000	SOP16W	Reel/1500
SiLM5740FCG-AQ	4 forward / 0 reverse	100	2.25~5.5	12	1.5	Low	100	-40 ~ 125	5000	SOP16W	Reel/1500
SiLM5741CG-AQ	3 forward /1 reverse	100	2.25~5.5	12	1.5	High	100	-40 ~ 125	5000	SOP16W	Reel/1500
SiLM5741FCG-AQ	3 forward /1 reverse	100	2.25~5.5	12	1.5	Low	100	-40 ~ 125	5000	SOP16W	Reel/1500
SiLM5742CG-AQ	2 forward /2 reverse	100	2.25~5.5	12	1.5	High	100	-40 ~ 125	5000	SOP16W	Reel/1500
SiLM5742FCG-AQ	2 forward /2 reverse	100	2.25~5.5	12	1.5	Low	100	-40 ~ 125	5000	SOP16W	Reel/1500

应用案例

工业中的伺服和变频驱动

充电桩

充电桩

汽车中的PTC加热

电子空调压缩机

电子空调压缩机

车载充电器

车载充电器
