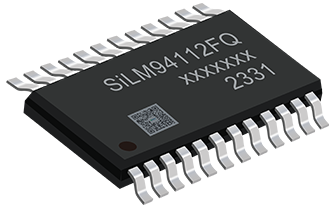

      SiLM94112-AQ系列
      12通道可编程半桥电机驱动器
      样片申请
      SiLM94112C-AQ Datasheet SiLM94112-AQ Datasheet
      产品概述
      产品特性
      安规认证
      典型应用图
      产品概述

      SiLM94112-AQ是一款带保护功能的12通道半桥驱动器，广泛应用于汽车驱动电机控制，比如加热、排风、空调翼板直流电机的驱动应用。SiLM94112-AQ通过SPI通讯接口直接控制最多12通道的半桥输出。半桥驱动器可用于驱动直流电机独立、顺序或并联工作，通过16位SPI接口可控制电机于正向、反向、制动和滑行状态。SiLM94112-AQ可提供系统诊断特征，如输出短路、开路、电源失效和过温检测，并具有低静态电流的优势。

      产品特性

      12通道的半桥输出

      睡眠模式下低功耗待机

      支持3.3V/5V逻辑输入

      每通道输出具有过载和短路保护功能

      独立的输出过流和开路诊断功能

      16位标准SPI通讯带菊花链功能

      全局故障指示的快速诊断功能

      输出频率支持80Hz,100Hz, 200Hz和2000Hz，

      8位精度占空比调节

      过温预告警和保护功能

      过欠压闭锁功能

      死区保护功能

      nFAULT输出指示功能（SiLM94112F-AQ）

      AEC-Q100

      安规认证
      典型应用图

      产品参数表

      展开过滤器
      Part Number Power Switch OC(A) OL(mA） Input VCC (V) Operating Temp（℃） Package Group Packing/QTY
      SiLM94112MG-AQHVAC Flap DC motors0.8-1.4235.5-32-40-125TSSOP24-EPReel/4000
      SiLM94112FMG-AQHVAC Flap DC motors0.8-1.4235.5-32-40-125TSSOP24-EPReel/4000
      应用案例
